Врезка под давлением в водопровод: технология проведения работ

Опубликовано: 03.09.2018

видео Врезка под давлением в водопровод: технология проведения работ

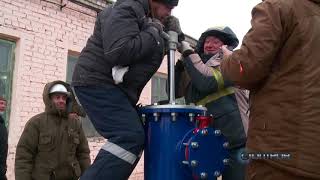

Врезка и перекрытие газопровода под давлением

Подключение к централизованному водопроводу не требует особых усилий, но при одном условии: воду можно на время работ отключить.



Если же вентиль заржавел или попросту был демонтирован, подключаться приходится при наличии в трубе напора.

Как осуществляется врезка под давлением в водопровод, какие фитинги для этого следует использовать и во сколько данное мероприятие обойдется?

С чего начинается врезка?

У любого централизованного водопровода имеется балансодержатель – организация, которая осуществляет эксплуатацию и несет ответственность за состояние данного объекта.

Любые работы по подключению следует вести только с согласия этой организации, для получения которого туда следует обратиться с заявкой.


Как сделать врезку в трубу под давлением

На основании заявки балансодержатель выдает технические условия на подключение.

Перед началом работ необходимо уточнить давление в магистрали. Если оно составляет более 5 атм, для подключения под давлением придется приглашать специалистов.


Врезка под давлением

Если работы предполагается выполнять в пешеходной зоне или возле автомагистрали, необходимо уведомить местную администрацию о дате и времени их проведения.

Незаконная врезка в водопровод и ее последствия

До недавнего времени меры наказания за самовольное подключение к водопроводу в законах не оговаривались. Но с 01.09.2014 в Административном Кодексе появились статьи, предусматривающие ответственность за такого рода нарушения в виде штрафа. Штраф за незаконную врезку в водопровод может составить 1500 руб.

Таким образом, врезка в водопровод под давлением своими руками запрещена. Несанкционированная врезка, разумеется, будет демонтирована и незадачливый домовладелец останется без воды и с выброшенными на ветер деньгами.

Технология врезки своими руками

[sticky-ad id=13532]

Рассмотрим поэтапно процесс подключения к находящемуся под давлением трубопроводу:

Выемка грунта

Выгоднее всего производить врезку в уже существующем колодце – тогда земляные работы ограничатся устройством ведущей до дома траншеи.

Если такой возможности нет, колодец придется строить самостоятельно. На месте будущей врезки необходимо вырыть углубление с размерами в плане 1,5х1,5м и такой глубиной, чтобы дно оказалось на 50 см ниже магистрали.

Поначалу можно применить землеройную технику, но по достижении сигнальной ленты, которая обычно закапывается в 30-ти – 50-ти см над трубой, выемку грунта нужно будет выполнять вручную – с помощью обычной лопаты.

Глубина траншеи между местом врезки и домом должна быть такой, чтобы уложенная на 15-сантиметровую песчаную подушку труба оказалась ниже глубины промерзания грунта. Оптимальная ширина — 50 см. Необходимо предусмотреть возможность дренирования этого участка трубопровода: обычно траншею роют с небольшим уклоном к магистрали, а в колодце сразу после отсечного вентиля устанавливают тройник со сливным краном.

Трубы лучше использовать полиэтиленовые – они дешево стоят, имеют более гладкую, чем стальные, стенку и не боятся коррозии.

Врезка в трубопровод

Для подключения к действующему водопроводу используется специальный разборный хомут – так называемая седелка.

Она состоит из пары полуцилиндров с проушинами для болтов и уплотнителя. К одному из полуцилиндров приварен патрубок с резьбой или фланцем для установки отсечного крана.

На полимерную трубу седелку можно устанавливать без подготовительных операций.

Стальную трубу сначала нужно очистить от краски и обработать наждачной бумагой.

На чугунной трубе по месту сверления необходимо предварительно снять при помощи шлифмашинки верхний слой, который упрочняют путем термообработки (закалки).

Далее на трубу укладывают уплотнитель и устанавливают седелку, стянув обе ее половины болтами.

Остается закрепить на патрубке седелки шаровой кран, ручка которого переведена в положение «открыто», просверлить через него при помощи коронки отверстие в трубе и быстро этот кран закрыть.

Для просверливания чугунной трубы применяется твердосплавная коронка, а для полимерной сгодится любая. На прокол чугунной стенки одной коронки не хватит – обычно инструмент приходится менять 3 или 4 раза.

Чтобы брызнувшая из трубы вода не попала на электродрель, последнюю необходимо закрыть резиновым или картонным экраном.

Устройство колодца (кессона)

В принципе, врезку можно просто засыпать грунтом. Но более правильным решением будет устройство вокруг нее кессона – в дальнейшем это позволит упростить эксплуатацию и обслуживание трубопровода.

Строительство кессона осуществляется в таком порядке:

Дно выемки опускают еще на 50 – 70 см, после чего на нем устраивают щебеночную или гравийную подушку толщиной 20 см с укладкой поверху листа рубероида. Поверх рубероида устраивается бетонная подливка толщиной 100 мм, для армирования которой используется сетка из арматурной 4-х миллиметровой проволоки. По истечении 4-х дней (к этому времени бетон набирает 70% прочности) на бетонной плите возводят из фундаментных блоков стенки колодца, обмазывая их снаружи гидроизолирующим составом. Сверху колодец накрывается плитой с достаточно широким для проникновения внутрь отверстием, после чего приступают к обратной засыпке выемки.

После испытаний идущую к дому трубу также засыпают. Сначала – песком (примерно на 100 мм), затем – слоем грунта в 20 – 40 см с укладкой поверх него сигнальной пластиковой или металлической ленты. После этого траншею окончательно засыпают.

Готовый кессон

Хомуты и седелки – обзор популярных моделей

Помимо обычной седелки для врезки в водопровод, описанной выше, применяют такие фитинги:

Засверловочный хомут для врезки в водопровод: имеет ту же конструкцию, что и обычная седелка, только на патрубке дополнительно имеется механизм для вращения коронки. Пластиковый хомут под электросварку: используется для врезки в пластиковый же водопровод. Он состоит из двух половин, но никаких проушин для болтов нет: в пластик заделаны резистивные элементы, которые при пропускании через них электротока нагреваются и расплавляют его. В результате обе половинки седелки свариваются между собой и привариваются к трубе – надобность в уплотнителе и крепеже полностью отпадает. Пластиковые хомуты под сварку обычно также снабжаются сверлильным приводом. Седелка для трубы с крупным диаметром: принцип устройства тот же, только тыльная часть седелки уже снабжена шпильками, так что с болтами возиться не придется. Шпильки заправляются в отверстия второй части хомута (она, как обычно, оснащена патрубком), затем на них навинчиваются гайки. Устройство сконструировано таким образом, что одна модель может использоваться на трубах нескольких диаметров.

Наиболее популярными являются модели, оснащенные засверловочным механизмом.

Сколько стоит врезка в водопровод?

Цена седелки зависит от ее материала и размеров. Так, обычный пластиковый хомут на трубу диаметром 32 мм стоит около 100 руб., а изделие из того же материала на трубу диаметром до 75 мм – около 250 руб.

Хомут из нержавеющей стали с фланцем и 6-ю шпильками в комплекте обойдется в 9 – 10,5 тыс. руб.

Об уровне цен на пластиковые сборные хомуты под электросварку можно судить по продукции компании Eurostandard SPA. Изделие на диаметр 40 мм стоит 25 евро, на 250 мм – 80 евро.

Приглашенные специалисты берут за врезку под давлением в среднем 2 – 2,5 тысячи рублей.

Чтобы избежать замерзания воды в водопроводе в зимнее время, желательно соорудить кессон для скважины . Виды кессонов и монтаж своими руками разберем в следующей теме.

Инструкцию по изготовлению трубогиба своими руками вы найдете в этой статье. Чертеж изделия и обзор моделей.
